ABB機器人示教器維修常用的按鈕功能

日期：2019-08-22 人氣：來源:www.sxjktj.cn 作者:ABB機器人維修

簡介：ABB機器人主要的操作界面位于機器人控制器上。以下是ABB機器人控制器面板的布局：其各部分功能如下 1、機器人電源開關，用來閉合或切斷控制柜總電源 2、急停按鈕，用于緊急情況下的停止 3、電機運行按鈕，用于激活電機，在自動運行之前必須使用 4、工作�！�

　　ABB機器人主要的操作界面位于機器人控制器上。

　　以下是ABB機器人控制器面板的布局：
ABB機器人示教器維修常用的按鈕功能

　　其各部分功能如下

　　1、機器人電源開關，用來閉合或切斷控制柜總電源

　　2、急停按鈕，用于緊急情況下的停止

　　3、電機運行按鈕，用于激活電機，在自動運行之前必須使用

　　4、工作模式開關，分為自動、手動、手動100%三檔模式

　　5、示教器接口

　　6、USB接口，可以用來插U盤備份

　　7、RJ45以太網接口

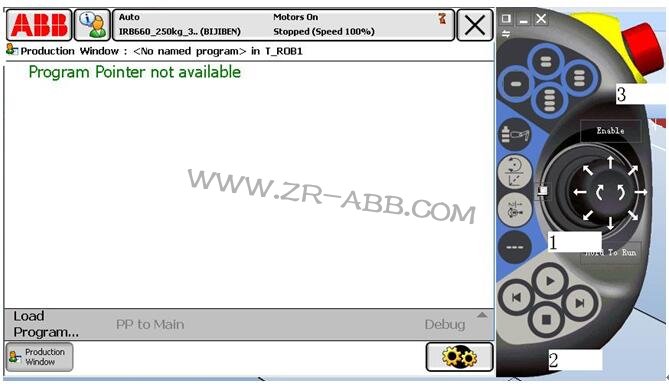

　　ABB機器人主要的調整工作都需要使用示教器（TP）完成，示教器平時不用時放置在控制柜上端。ABB機器人示教器的屏幕是觸摸屏，另外也有一些其他按鈕，ABB機器人示教器維修，現將常用的按鈕功能和示教器界面布局含義介紹如下
ABB機器人示教器維修常用的按鈕功能

按鈕，用于啟動機器人

按鈕，用于停止機器人

急停按鈕

操作搖桿，該搖桿允許上下左右撥動和旋轉操作，主要用于手動機器人。手動時，上下、左右、正反旋轉分別對應三個自由度，另外，在示教器背面，還有一只安全按鈕，在手動的時候必須一直按下觸摸屏上各部分功能如下:
