TMC420打標機控制器介紹

　　一、硬件

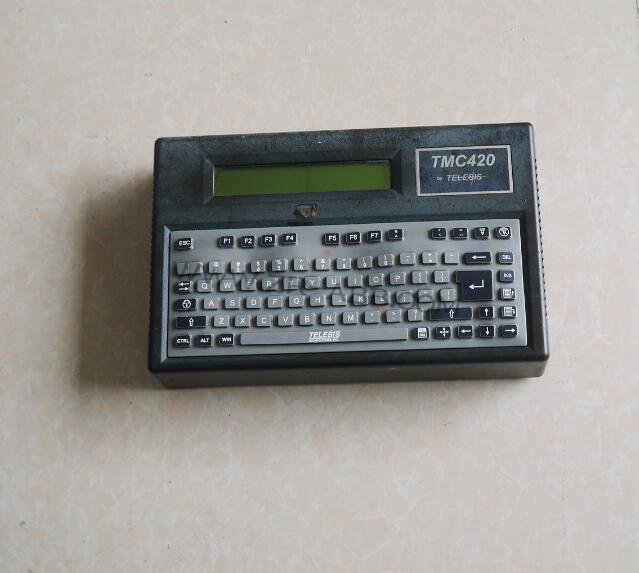

　　這是Telesis的專用打標控制器。耐高溫，可放在工作現場，不需要空調（0-50℃環境），控制器抗震動，可安裝在機器旁邊（50HZ、0.2-1mm振幅），控制器有耐水、耐塵埃的全密封結構。TMC420打標機維修，因此TMC420是真正工業級的控制器。

　　1. TMC420打標機維修，在電氣及軟件上的特點如下：

　　a）在TMC420打標機上有1個控制接口（Marking communication port），連接TELESIS打標頭。

　　b）在TMC420打標機控制器上有1個HOST接口DB25P[·于1.它是RS232/RS485通信方式，可以與上位微型計算機通訊，也可以連接條碼掃描槍。

　　這個HOST接口如果不連上位微型計算機，則可以直接連條碼掃描槍。

　　c）有1個24V直流輸入/輸出（I/0）接口，其中INPUT口6個，OUTPUT口6個，可以與西門子PLC連接通訊。

　　d）有1個TTLI/0（DB9P）接口，可以與6個各種開關或傳感器連接。

　　e）有4行液晶顯示器，顯示打標的內容。

　　f）有101個鍵全密封的，手感好，靈敏度高的鍵盤。

　　g）在鍵盤上可以直接編程序，生成圖形，字符，數字。自動生成日期，班次，序列號等。

　　h）可以在TMC420里存放76個不同的程序，關機或斷電后不會丟失，由鋰電池支持，保存在FLASH存儲器里。76個程序?qū)��?yīng)76種不同工件的打標內容或字體。

　　i）由于不采用軟盤、硬盤、CRT顯示器，所以壽命長、可靠性高、占據空間小。

　　1.操作狀態：

　　1.1TMC420控制器是高可靠的工業級控制器，長期關電源情形下，程序保存在FLASH存儲器內，不怕外界干擾。

　　1.2控制器有二種狀態：operator（操作員）狀態及 Supervisor（管理員）狀態。二種狀態又分online（聯機）及offline（脫機）。只有在operator online（操作員）時才能真正打標。在operator online（操作員聯機）狀態，按shift鍵同時按PRINT（打�。╂I，打印針模擬打印但不會真正打印，在operator online（操作員聯機）狀態下，按PRINT（打�。╂I正式打印。發生緊急情況可按ABORT（停止打印）鍵中止打印。

　　1.3當按過緊急停止ABORT（停止打印）鍵后，顯示屏上會告訴用戶，程序已停止，要恢復程序必須按F1鍵。

　　1.4液晶顯示器雖然只顯示四行，但整個系統是在多級菜單下工作的。

　　1.5420有軟程序開關，不管Operator online（操作者聯機模式）或Supervise online（管理者聯機模式）請用F2-0N/OFF鍵，每按F2一次，軟開關就動作一次，打標頭會自動復位。

　　Operator（操作者）狀態下

　　F1-LEVEL（控制器的狀態切換）F2-ON/OFF（在線/離線狀態切換）F3-Load（調用程序）F4-Park（移針頭到停止位置）F5-Perpos（移針頭到打標起始位置）其中F3-Load是調用程序：

　　F1 F2 F3F4F5F6按NEXT又有6個F1，F(xiàn)2，F(xiàn)3，F(xiàn)4，F(xiàn)5，F(xiàn)6程序共有75個程序

　　Supervisor狀態下

　　F1-LEVEL（控制器的狀態切換）

　　F2-ON/OFF（在線/離線狀態切換）

　　F3-Load（調用程序）

　　F4-Park（移針頭到停止位置）

　　F5-Perpos（移針頭到打標起始位置）

　　F6-Design（設計程序）

　　F7-Setup（系統參數設置）

　　其中F6-Design有7個子功能：

　　F1-LOAD（建立新程序）F2-SAVE（保存新程序，并可重新命名）F3-EDIT（編輯當前程序的文本內容）F4-ADD（增加一行當前程序的文本內容）F5-TEST（測試當前程序是否超出工作范圍）F6-DEFINE（設置當前程序的所有屬性，包括停止點、起始點、系列號、文本格式的設置）F7-MANAGER（刪除已保存的程序）

　　其中F7-SETUP有7個功能：

　　F1-MARKER（打標頭的屬性設置）F2-TIME/DATE（系統時間的設置）F3-HOST（通訊協議設置）F4-USER（系統班次、月、年的編碼，序列號及班次時間設置）F5-UNIS（系統單位設置米/英寸）F6-STARTUP（開機后系統狀態及調用的初始程序名）F7-PASS（系統密碼的設置）其中F8-MAINT有3個功能：

　　F1-J0G F8-MAINT F2-PULSE

    Telesis TMC420打標機控制器顯示屏無顯示維修，TMC420打標機不能打印，TMC420打標機Ram出錯，TMC420打標機通訊故障等問題，如不能自行解決的，可以咨詢廣州子銳機器人技術有限公司幫你維修解決。
