ABB機器人

　　IO基本操作和接線練習

　　說明：這里對ABB工業機器人的IO進行基本操作，機器人輸入輸出接線，做簡單接線說明和對應操作。基本操作包括設定為常用IO信號，信號查看方式，信號的強制仿真，輸出信號的強制輸出，機器人輔助按鍵關聯，IO接線圖等。

　　一、設定IO信號為常用信號操作

　　1、設定說明

　　這里把已經建立的IO信號設定為常用信號，主要是為了方便我們?cè)谑窘唐鬏斎胼敵鲋胁榭葱盘?hào)和對信號進行各種操作。機器人斷電重啟以后一般會在輸入輸出中顯示常用IO信號，手動自動狀態人不干預情況下都可以顯示默認狀態顯示的常用IO信號。

　　2、設定步驟

　　（1）ABB菜單——>控制面板——>常用IO配置——>進行配置常用IO信號并應用確認，之后再在ABB菜單——>輸入輸出中查看——>默認查看常用信號。

　�。�2）具體操作圖片

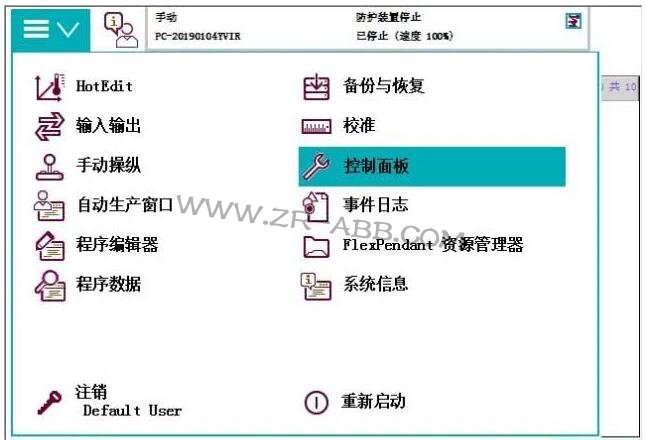

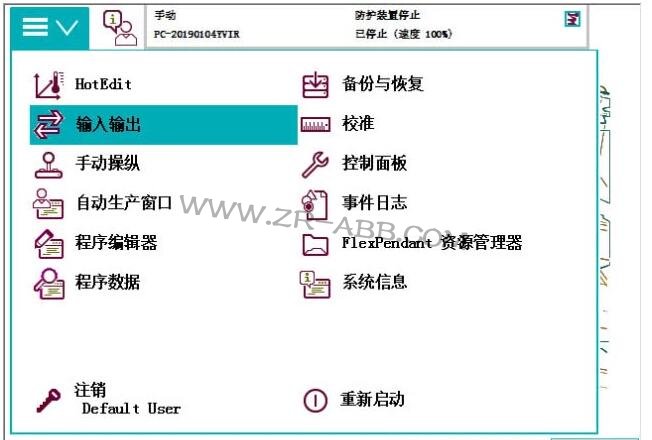

　　A:ABB菜單——>控制面板

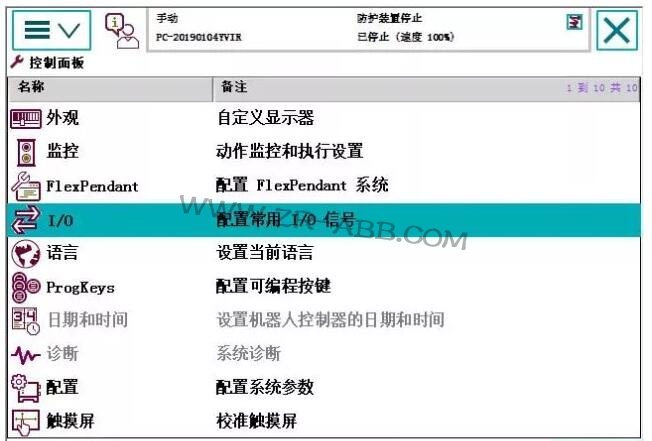

　　B:控制面板——>常用IO配置

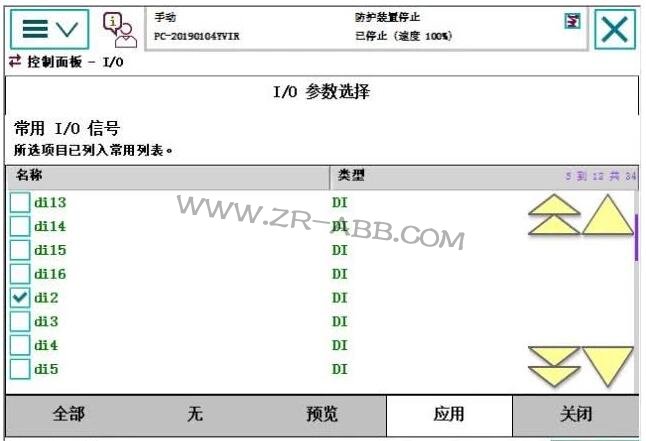

　　C:進行配置常用IO信號并應用確認


　　D:在ABB菜單——>輸入中查看——>默認查看常用信號

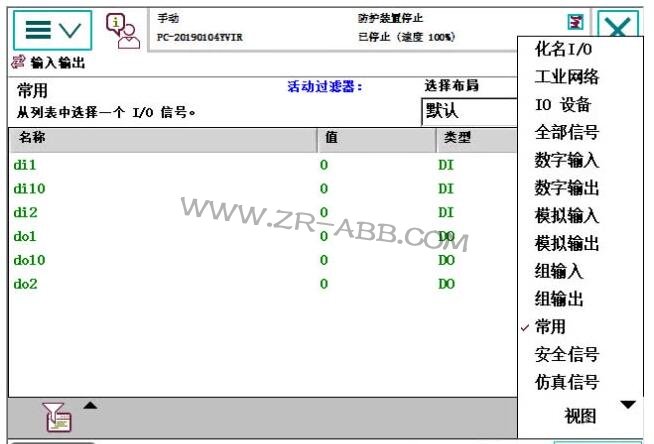

　　D：默認查看常用信號畫面


　　二、信號查看方式

　　1、查看路勁

　　在ABB菜單——>輸入中查看——>默認查看常用信號，一般設定常用信號以后，第一次查看信號都是看到默認設定的信號，如果開始沒設定常用IO信號，則開始進去是不顯示信號，直到點擊右下角視圖的查看方式以后才會顯示對應的信號選項。這里還有

　　2、查看方式

　�。�1）進入常用信號畫面：系統默認常用信號

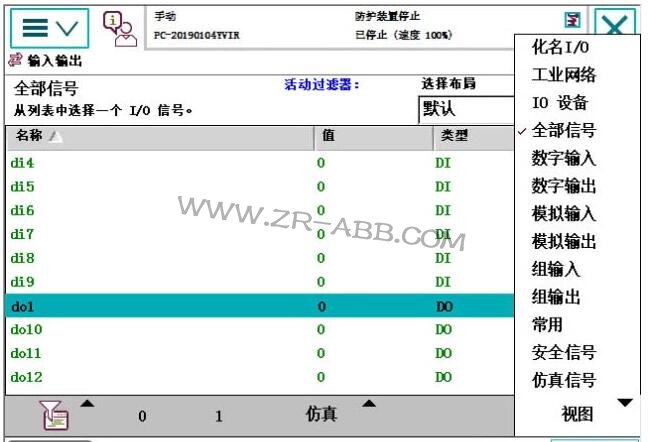

　　（2）信號查看方式：視圖中按照需要查看類型選項選擇

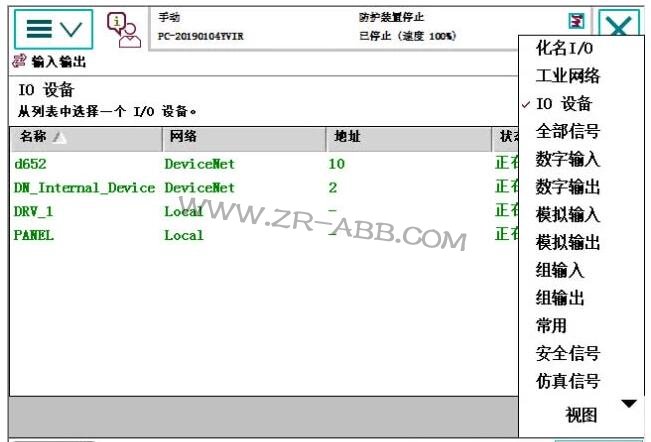

　�。�3）按信號IO設備查看

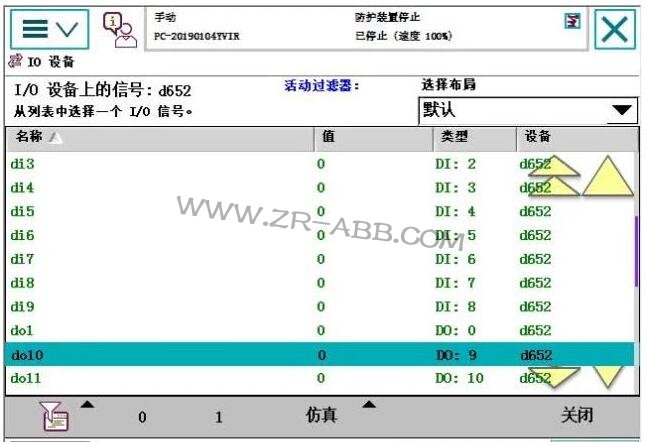

　　圖1：


　　圖2：

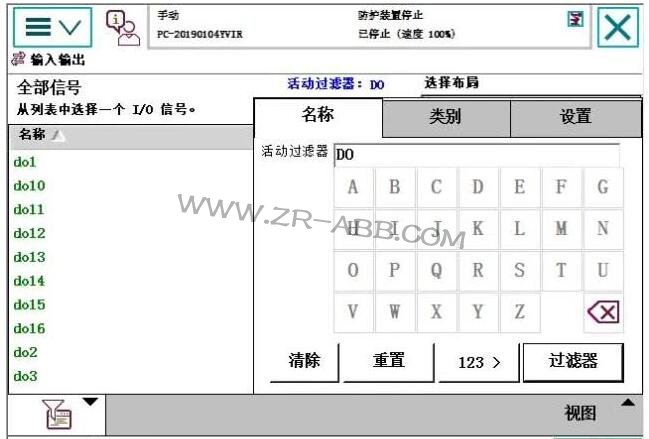

　�。�4）按照信號的名稱、類別設置查看信號


　　三、信號的強制仿真

　　1、輸入信號的仿真功能操作

　�。�1）仿真功能介紹

　　ABB機器人（其他工業機器人同）的仿真功能，是對建立好的IO信號進行虛擬仿真，可以設定對應信號為需要的設定值，但是這些信號處于仿真狀態時候，設定的輸出信號值對外部真實設備無效，或者輸入信號不是外部真實信號有輸入，信號仿真就是對信號的虛擬狀態，僅僅在機器人系統編程中起作用，不對真實設備起作用，所以稱為信號的仿真功能。

　　這里不管是數字輸入、模擬輸入還是組輸入信號都可以仿真，同樣對于數字輸出、模擬輸出和組輸出信號都可以進行使用仿真功能，這里使用數字輸入和數字輸出信號進行演示說明。

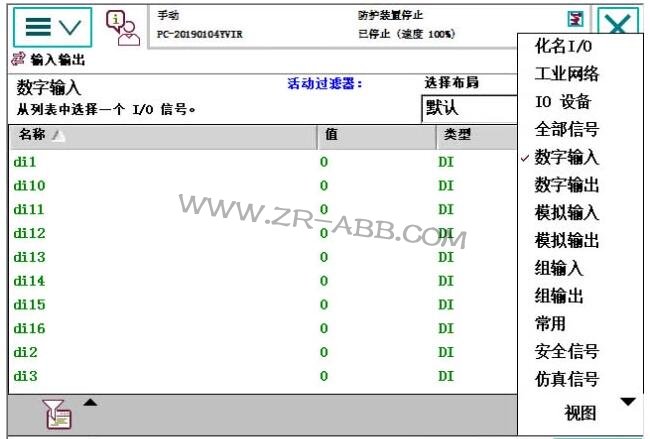

　　（2）ABB菜單——>輸入輸出——>視圖——>輸入信號查看方式

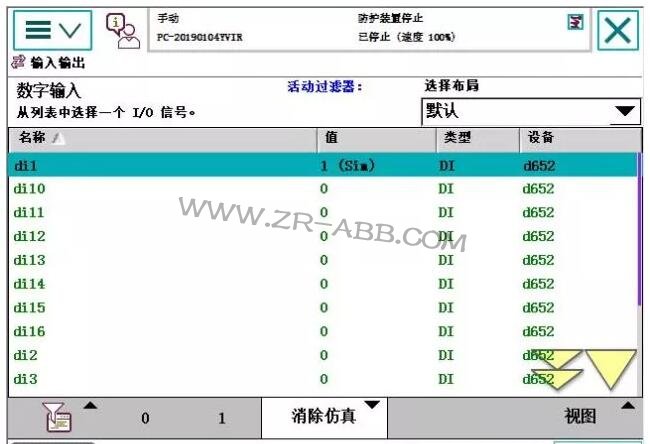

　�。�3）選擇需要仿真的數字輸入信號，點擊下方仿真把數字輸入信號切換到仿真狀態，然后點擊“1”或者“0”就可以對數字輸入信號進行仿真。處于仿真狀態的信號后面會有（Sim），取消仿真操作就可以直接單擊取消仿真。


　　2、輸出信號仿真功能操作

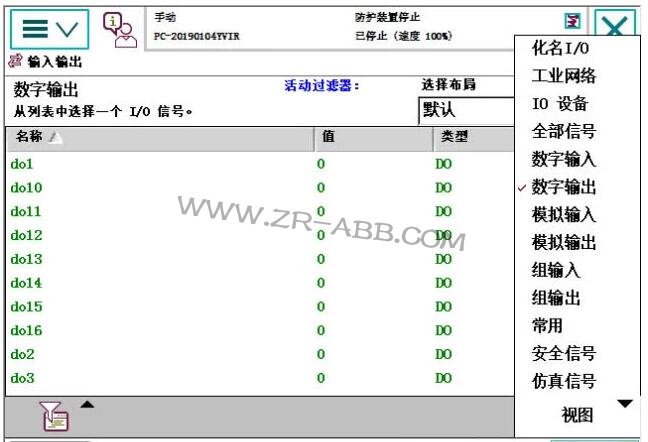

　　（1）輸出信號查看畫面

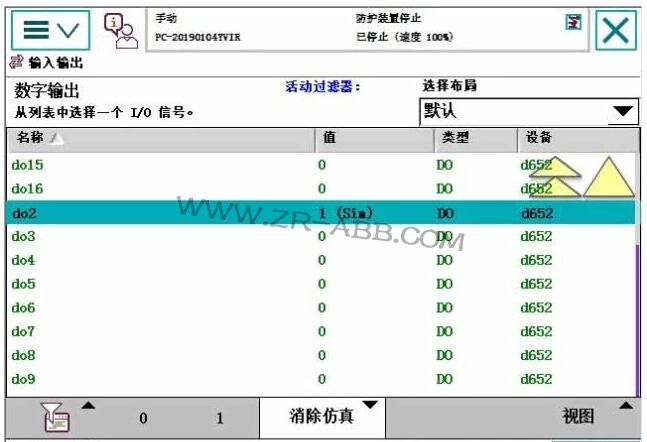

　�。�2）輸出信號仿真功能設定畫面


　　四、輸出信號的強制輸出

　　1、輸出信號強制輸出說明

　　對于數字輸出信號、模擬輸出信號和組輸出信號，都可以直接設定對應的輸出值，給對應的控制設備進行操作動作。這里的給定值是對應輸出信號的實際輸出值，一般根據實際要求進行測試可以使用，可以檢查接線是否正確和調試設備動作是否正確等作用。

　　2、設定數字輸出強制輸出圖片

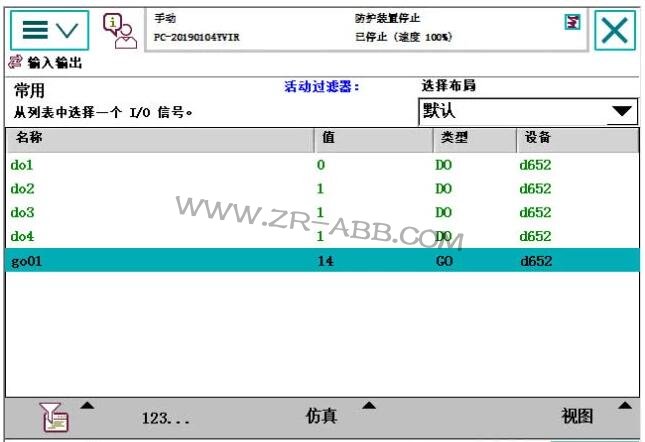

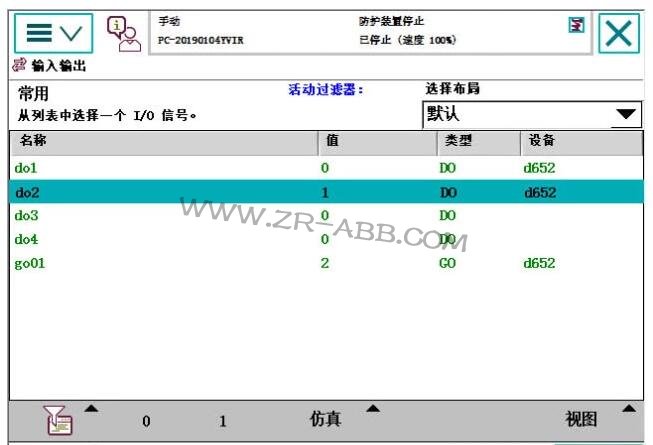

　　3、設定組輸出信號強制輸出圖片

　　do01-do04地址0-3，go01地址為0-3。


　　五、機器人輔助按鍵關聯

　　1、輔助按鍵作用

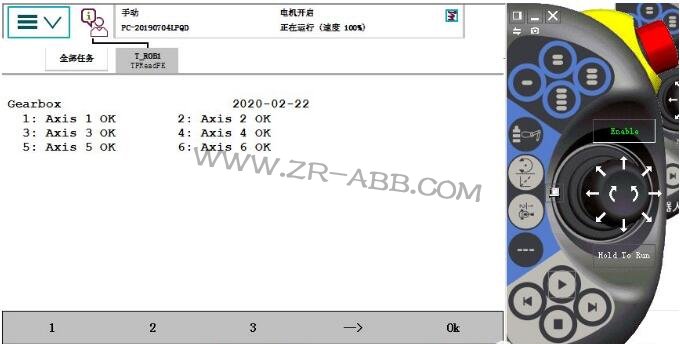

　�。�1）ABB機器人輔助按鍵圖片


　　（2）輔助按鍵作用簡述

　　ABB機器人示教器上面有四個未定義使用功能的電動按鈕，稱為四個輔助按鍵。四個電動按鍵是用戶可以自己定義使用的按鈕開關，一般輔助按鍵真實中只對數字輸出信號作用，數字輸入信號不起作用。

　　輔助按鍵用戶在使用時候，需要先把某個輔助按鍵和某個數字輸出信號進行關聯設定，然后才可以使用。一般輔助按鍵常用來和機器人夾具電磁閥、吹氣、和外部其他設備進行定義關聯，在調試程序時候方便手動調試控制設備。輔助按鍵的關聯信號一般設定只在手動狀態有效，自動狀態無效。

　　2、輔助按鍵設定步驟

　�。�1）步驟：ABB菜單——>控制面板——>配置可編程按鍵——>具體對四個輔助按鍵進行配置——>配置后使用。在測試使用輔助按鍵時候，對應關聯的數字輸出信號要先接線或者和通氣正常。

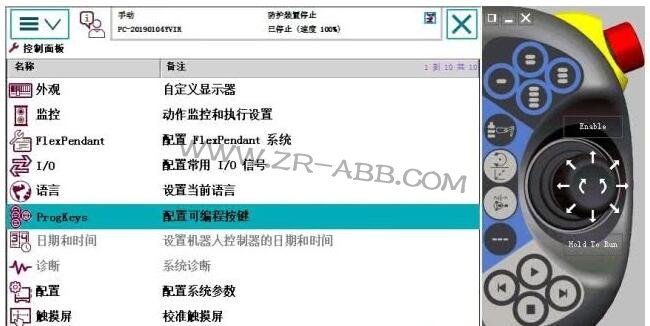

　�。�2）ABB菜單——>控制面板——>配置可編程按鍵


　�。�3）具體對四個輔助按鍵進行配置

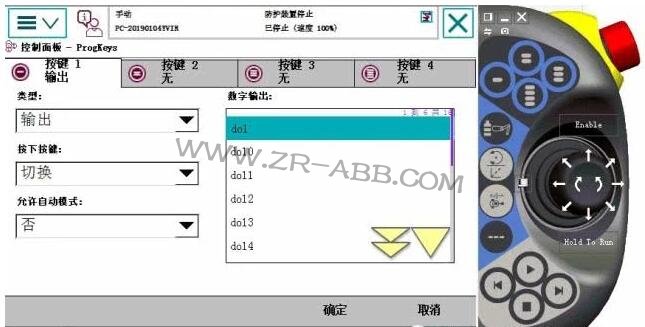

　　設定do01和輔助按鍵1圖片：

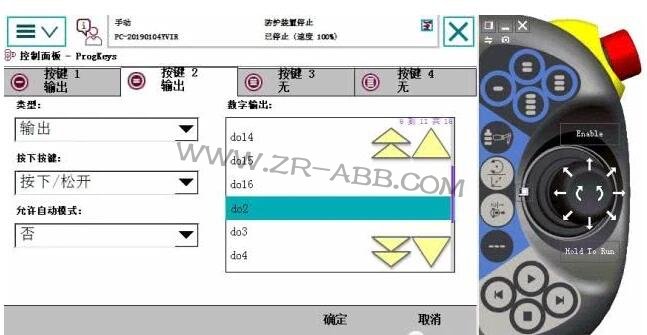

　　設定do02和輔助按鍵2圖片：


　　3、輔助按鍵輸出狀態說明

　　六、ABB機器人IO接線說明和接線圖

　　1、IO接線說明

　　在進行機器人接線之前有些接線基礎，要會用常用的電工工具（例如一字十字螺絲刀、剝線鉗、壓線鉗等），常用的電氣元器件工作原理作用和接線（例如電動切換轉換按鈕開關、傳感器、電磁閥、中間繼電器、指示燈等），和常用的導線接線有基礎（例如導線橫截面積、導線對應載流電流、導線顏色等）。

　　接線時候要會看簡單電路圖，認識一些常用電氣元器件的對應電氣符號，根據電路接線圖進行接線。接線時候記得買個控制回路都會形成一個回路去接線，電流都是從高電壓流到低電壓形成一個回路，一般常會有公共端，例如0V和24V的公共端口。

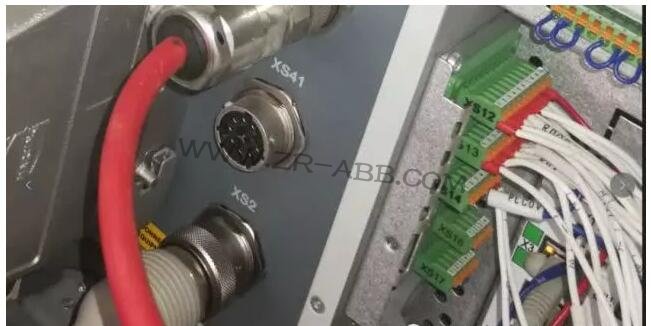

　　ABB機器人DSQC651標準IO板端口實物圖：


　　根據ABB機器人的標準IO板接口，使用直流電壓電流，得知機器人的輸入的公共端是0V，輸出的公共端是24V，在接線時候不管是輸入輸出接線都形成一個回路。ABB機器人自帶有0V和24V，接線時候可以使用機器人內部自帶的0V和24V；當多臺機器人組成的工作流水線工作站時候，也可以使用外部的開關電源的0V和24V。

　　接線時候一定要斷電接線，接線完成以后要檢查接線無誤，然后才可以通電確保通電安全。
